Pembahasan UKK TKJ Paket 2 (Vlan)

ROUTER 1

1. Langkah pertama buat interface

Kita buat 2 interface vlan di ether2.vlan1 (siswa):

• Name        : vlan10-siswa

• VLAN ID     : 10

• Interface   : ether2

vlan2 (guru):

• Name        : vlan20-guru

• VLAN ID     : 20

• Interface   : ether2

 2.Konfigurasi IP Address pada Router

Setelah membuat interface VLAN, sekarang kita konfigurasi IP untuk interface ether1, wlan1, vlan-siswa, vlan-guru berdasarkan ketentuan pada soal.

• ether1 = 192.168.5.23/24 static (sesuai IP yang diberikan  ISP)

• wlan1 = 192.168.20.1/24

• vlan-siswa = 192.168.100.1/24

• vlan-guru = 192.168.200.1/24

3. Setting gateway pada IP route

Ip route add gateway=192.168.5.1

4. Setting IP DNS

Ip DNS add server=8.8.8.8, 8.8.4.4 centang allow remote request

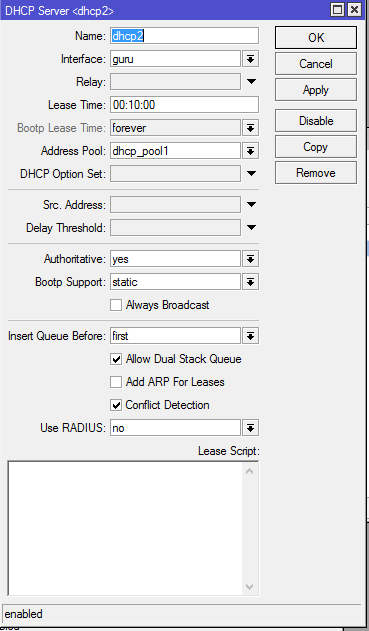

5.Setting dhcp server pada vlan siswa, guru, ether3 dan wlan1

Ip dhcp server setup



6.Setting IP firewall

Ip firewall add nat out-interface=ether1 action=masquerade

7. Setting hotspot wlan1

Interface wlan1=enable pada tab wireless mode=ap bridge SSID=namasiswa@proxy

8.Setting hotspot

Ip hotspot setup

Membuat user

9. Mengubah tampilan hotspot login

Pada file drag and drop template (adi) yang akan ditampilkan, kemudian ubah HTML directory menjadi (adi)Jika sudah terhubung dengan internet, sekarang setting router yang kedua untuk menjadi switch

ROUTER 2

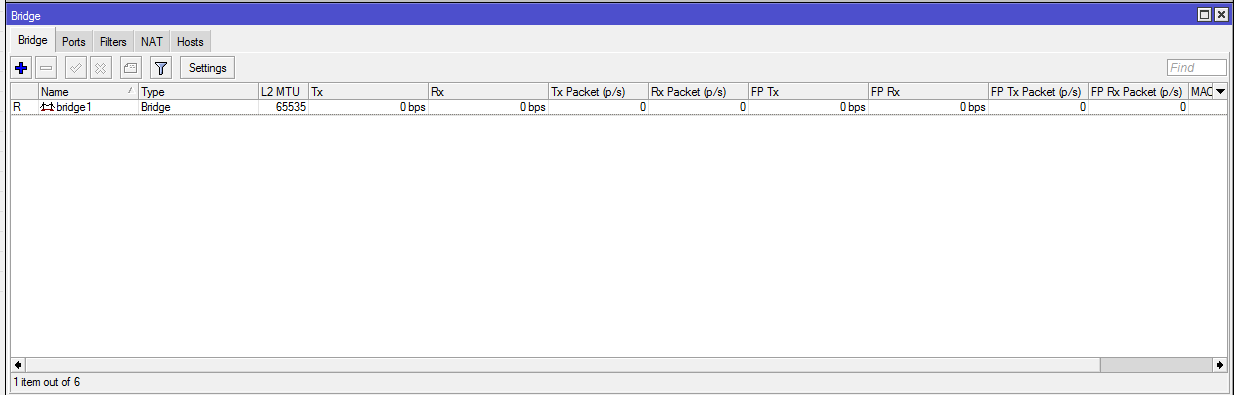

10.  Pada router kedua konfigurasi bridge

Bridge digunakan untuk membagi IP secara otomatis sehingga tidak perlu manambahkan

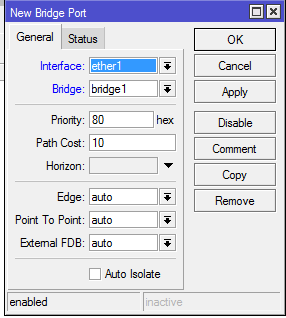

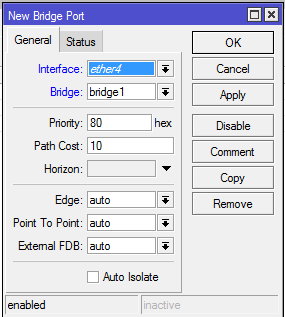

11. Setting switch pada port

Switch VLAN

Switch port
